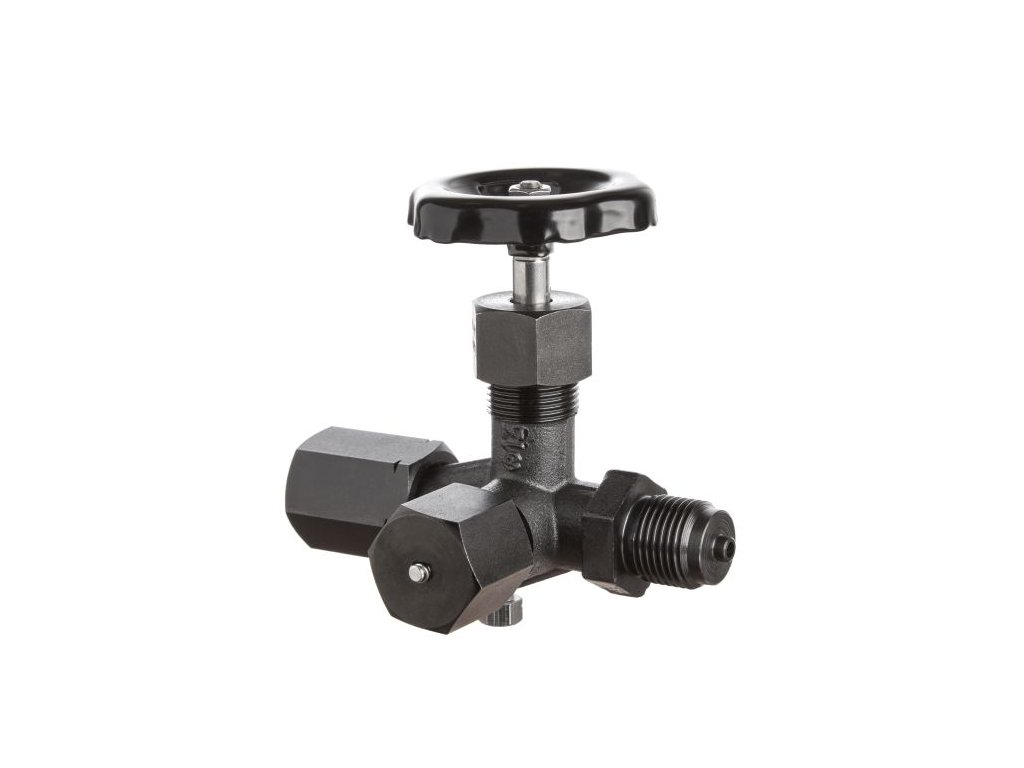

Manometrový ventil zkušební dle DIN 16 271, uhlíková ocel, až do PN 630

Kód: TV B1111G TV B1100G TV A1111G TV A1100G Zvolte variantu
1 669,80 Kč 1 669,80 Kč 1 499,19 Kč 1 499,19 Kč od 1 499,19 Kč 1 380 Kč bez DPH 1 380 Kč bez DPH 1 239 Kč bez DPH 1 239 Kč bez DPH od 1 239 Kč bez DPH
Na dotaz Na dotaz Dostupnost: 1-2 týdny Dostupnost: 1-2 týdny Zvolte variantu
Připojovací rozměr vstup/výstup
Těsnění/Teplota média
Tlaková řada
Zvolená varianta není k dispozici. Reset vybraných parametrů.

Tčícestný manometrový ventil zkušební na vodu, vzduch, páru a topné plyny dle DIN 16 271. K dispozici jsou varianty v uhlíkové oceli, pro nízké teploty až -40 °C, vysoké teploty až +450 °C a tlaku až 630 bar.

Detailní informace

Detailní popis produktu

Speciální armatura určena pro ovládání přívodu média do tlakoměru (manometru) nebo k odzvzdušnění tlakoměru (manometru), např. při jeho výměně a ke zkoušení funkce tlakoměru. Ventily dodáváme v provedení pro vodu, vzduch, topný plyn (ČSN  38 5502) a jiná kapalná a plynná média nenapadající použité materiály. Nejsou určeny k regulaci.

Konstrukce vychází z normy DIN 16 271. Na vstupní straně je čep a připojení k manometru je provedeno manometrovou spojkou (tvar A) nebo převlečnou maticí (tvar B). Ventil má odvzdušňovací šroub pro uvolnění tlaku v tlakoměru po uzavření ventilu.

Speciální provedení jsou možná po dohodě s výrobcem.

Nominální světlost DN 4
Tlaková třída PN 400 (na přání až PN 630)
Pracovní teplota -20 °C až +200 °C (na přání až do -40 °C a až do +450 °C)
Hmotnost 0,7 kg
Konstrukční varianty na přání:
  - Pro nízké teploty až -40 °C
  - Pro vysoké teploty až +450 °C
  - Tlak až PN 630
  - Přivařovací nebo přírubové konce
  - Provedení certifikované DVGW s těsněním O-kroužky
  - Provedení bez barevných kovům, bez silikonu, pro potravinářství
  - Regulační provedení



Zakončení smyčky nebo připojení tlakového systému
Vstup ventilu * Typové označení / objednací číslo
Výstup ventilu *
Připojení manometru
Uhlíková ocel 1.0460 /
PN 400
Vnější závit se spojkou Závitový s čepem M20x1,5 TV A1100G M20x1,5 Vnější závit se spojkou
G1/2" TV A1111G G1/2"
M20x1,5 TV B1100G M20x1,5 Otočná matice
G1/2" TV B1111G G1/2"
M20x1,5 TV C1100G M20x1,5 Vnitřní závit
G1/2" TV C1311G G1/2"
Poznámka:
* Jiné závity a jejich kombinace po dohodě s výrobcem.
Zkušební připojení *
Vnější závit M20x1,5* s odvzdušňovací zátkou



Doplňkové parametry

Kategorie: Zkušební - třícestné DIN 16 271
Záruka: 1 rok
? Médium: Voda, Vzduch, Pára, Topné plyny
? Teplota média - max.: PTFE -20 °C ÷ +200 °C, PTFE -40 °C ÷ +200 °C, Grafit -20 °C ÷ +300 °C, Grafit -20 °C ÷ +450 °C
Materiál: Uhlíková ocel (1.0308)
Těsnění ucpávky: PTFE, Grafit
