PU1-GS2 | Modul impulzního výstupu s jednou štěrbinou
Kód: NE235Související produkty
Detailní popis produktu

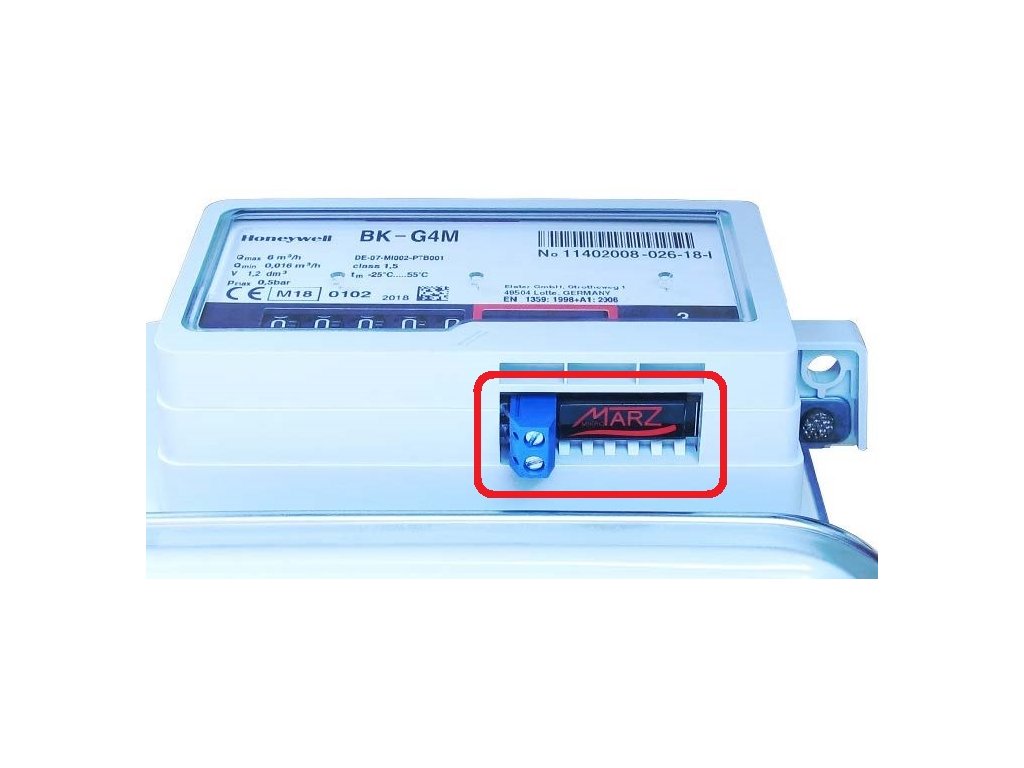

Modul impulsního výstupu PU1-GS1 je určen pro plynoměry BK-Gx. Umožňuje realizovat vzdálený přenos měření průtoku plynu a jeho následné zpracování navazujícími systémy. Výstup modulu je osazen jazýčkovým relé typu "Reed Switch" (jazýčkový kontakt), při instalaci tedy není nutné brát ohled na polaritu svorek navazujícího systému. Velkou výhodou samotného modulu je možnost osazení na již instalované plynoměry, tím dochází k podstatnému snížení nákladů na pořízení plynoměru s impulsním výstupem.
Vlastnosti:
· Snadná instalace na stávající plynoměry BK-Gx
· Alternativa k modulům IN-Z6x (přímá náhrada za IN-Z62)
· Impulsní poměr 10 l/imp (G4-G6) nebo 100 l/imp (G10-G100)
· Svorkovnice umožňující jednoduše připojit libovolnou délku kabelu
Parametry výstupu:
· max. připojené napětí: 24 V
· max. spínaný proud: 50 mA
· max. spínaný výkon: 250 mW
· odpor sepnutého výstupu: 1 Ω
· odpor rozepnutého výstupu: >1 GΩ
Mechanické parametry:
· rozměry: 34 x 10 x 12 mm
· hmotnost: 4 g

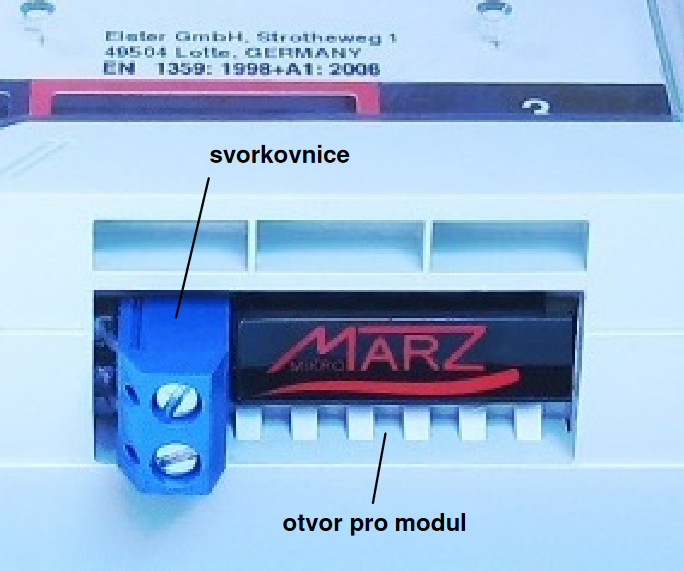

Instalace:
1) Ze spodní strany modulu odstraníme ochranou fólii
2) Modul uchopíme za svorkovnici a vložíme do středu otvoru.
3) Černé tělo modulu na několik sekund přitlačíme ke dnu otvoru.
4) Kabel ke svorkovnici připojíme nejlépe 24 h poté.
