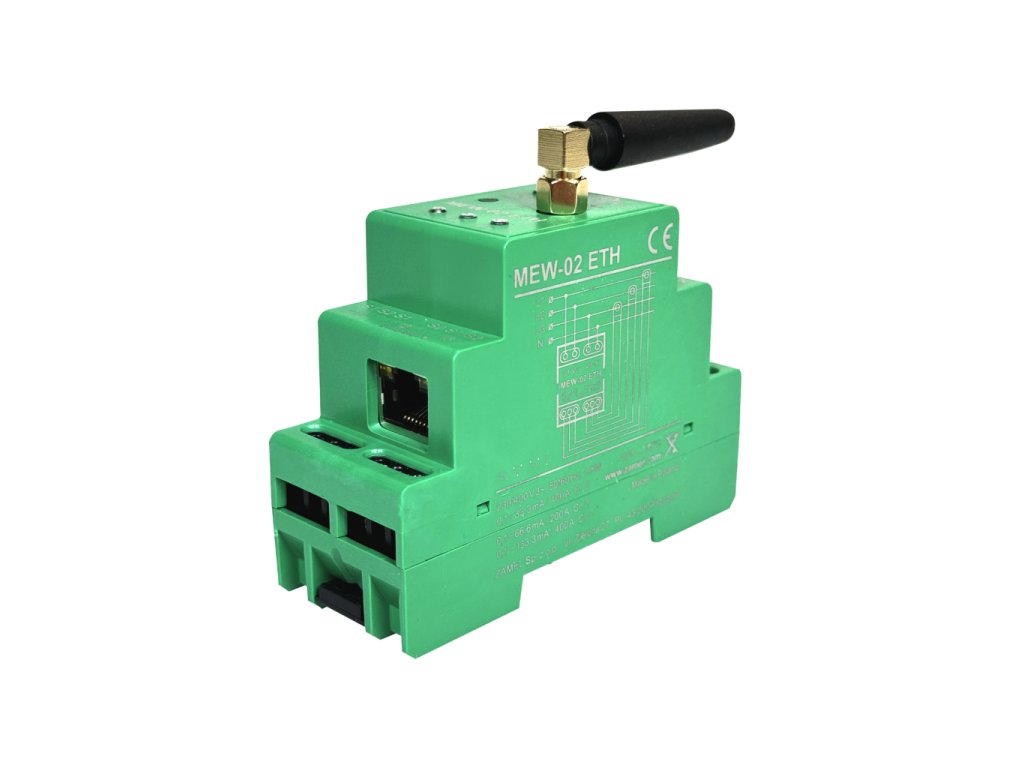

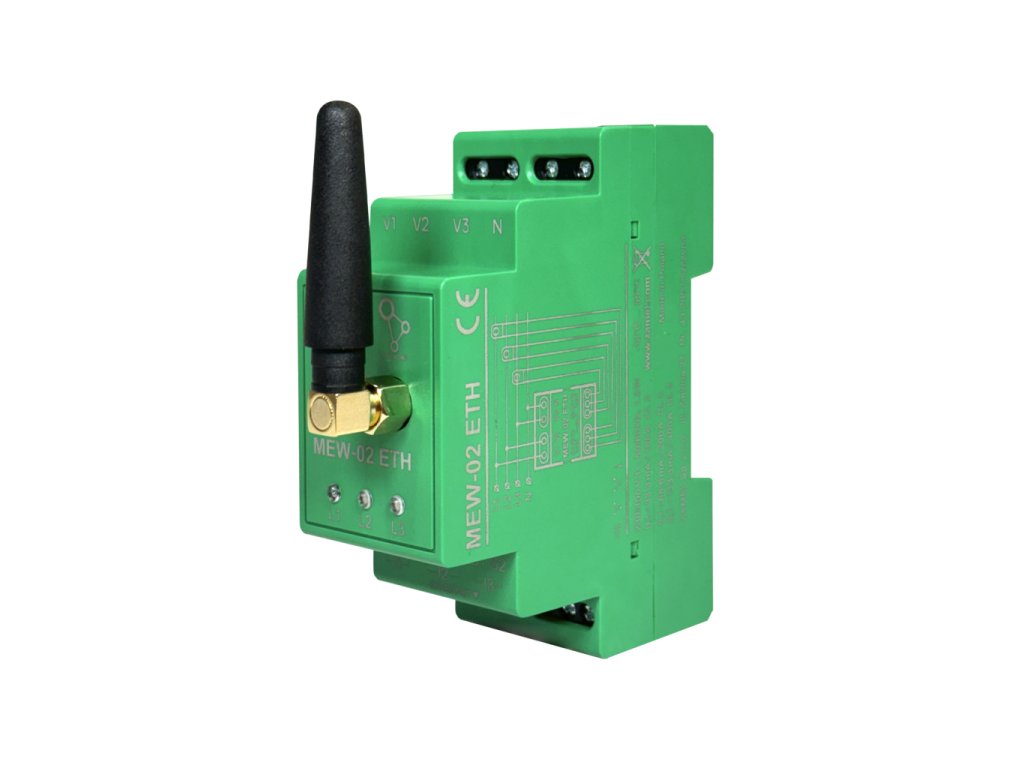

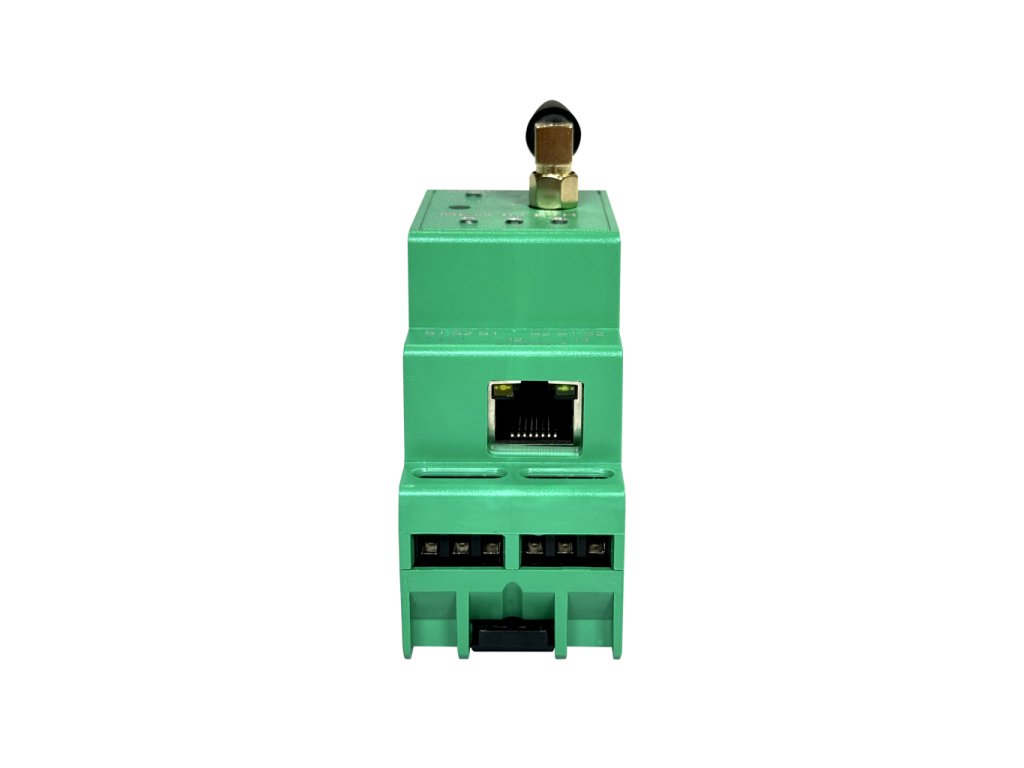

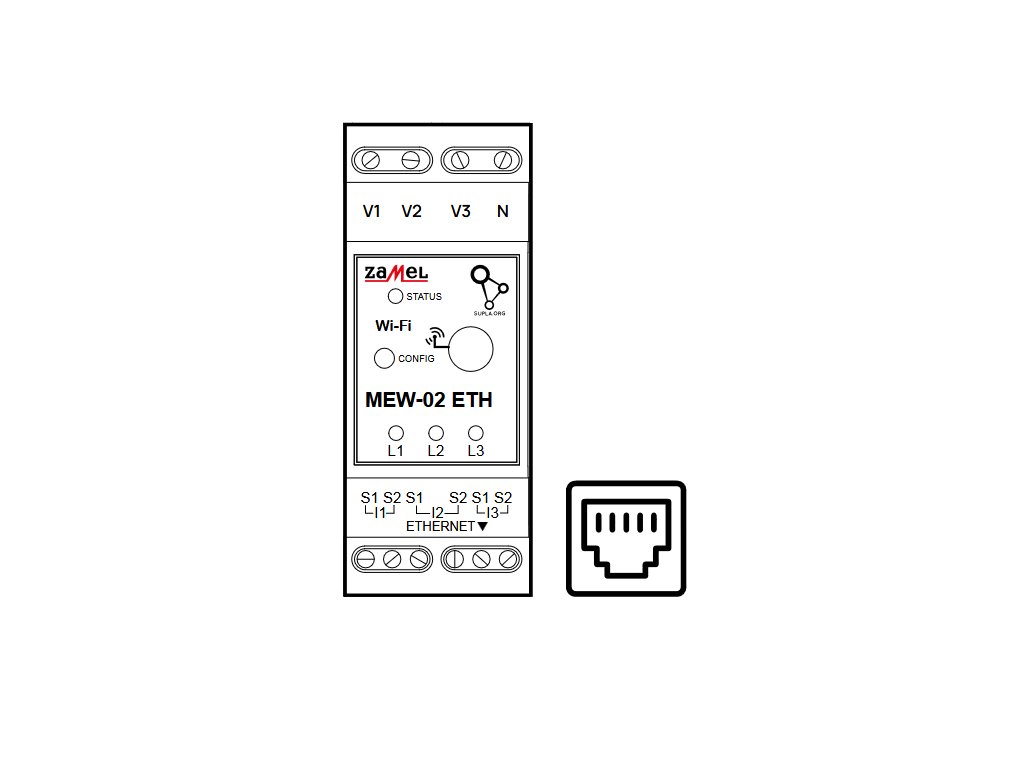

MEW-02-ETH | Zařízení pro měření spotřeby elektřiny (Wi-Fi + Ethernet) / vnější anténa / 3 fáze
Kód: MEW-02 ETH MEW-02 ETH/SC-16 Zvolte variantuSouvisející produkty
Detailní popis produktu
Ideální pro sledování spotřeby na jednotlivých zařízení nebo samostatných podružných okruhů. Modul je navržen i pro měření vyráběné elektřiny, tudíž jej lze využít i pro měření ve FVE.

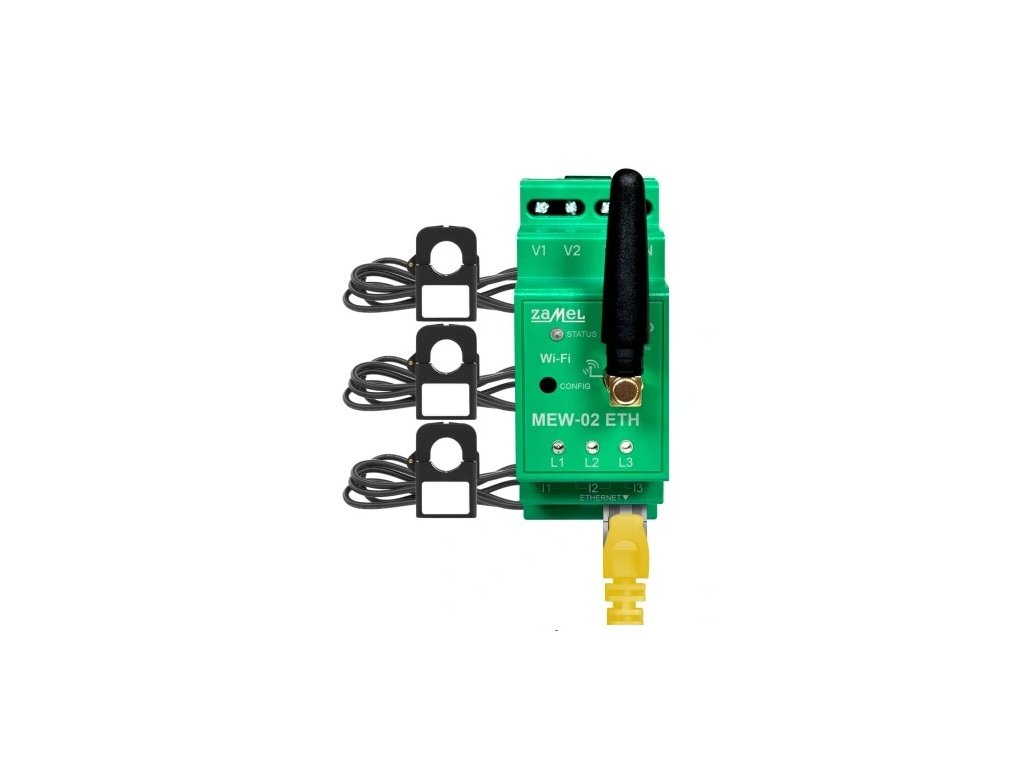

Podporuje širokou škálu nabízených měřících transformátorů: SC-16 (100 A), SC-24 (200 A), SC-36 (400 A) - k dispozici samostatně.
Monitor je vybaven modulem Wi-Fi a zásuvkou RJ-45, což umožňuje bezdrátové i kabelové připojení. Nastavení v režimu konfigurace lze vytvořit buď přes připojení, tj. Wi-Fi nebo ethernet. Vnější anténa nabízí možnost nahrazení externí anténou na kabelu - pro místa s malým pokrytím Wi-Fi signálu.
Díky aplikaci Supla, která je k dispozici na zařízeních se systémem iOS a Android, můžete sledovat parametry instalace v reálném čase, analyzovat data související se spotřebou energií a výrobou a přijímat oznámení o anomáliích.
MEW-02 ETH je obzvláště užitečný v podnicích, které nabízejí široké spektrum integrace prostřednictvím API, podporu protokolu MQTT a možnost exportovat měření do souboru.

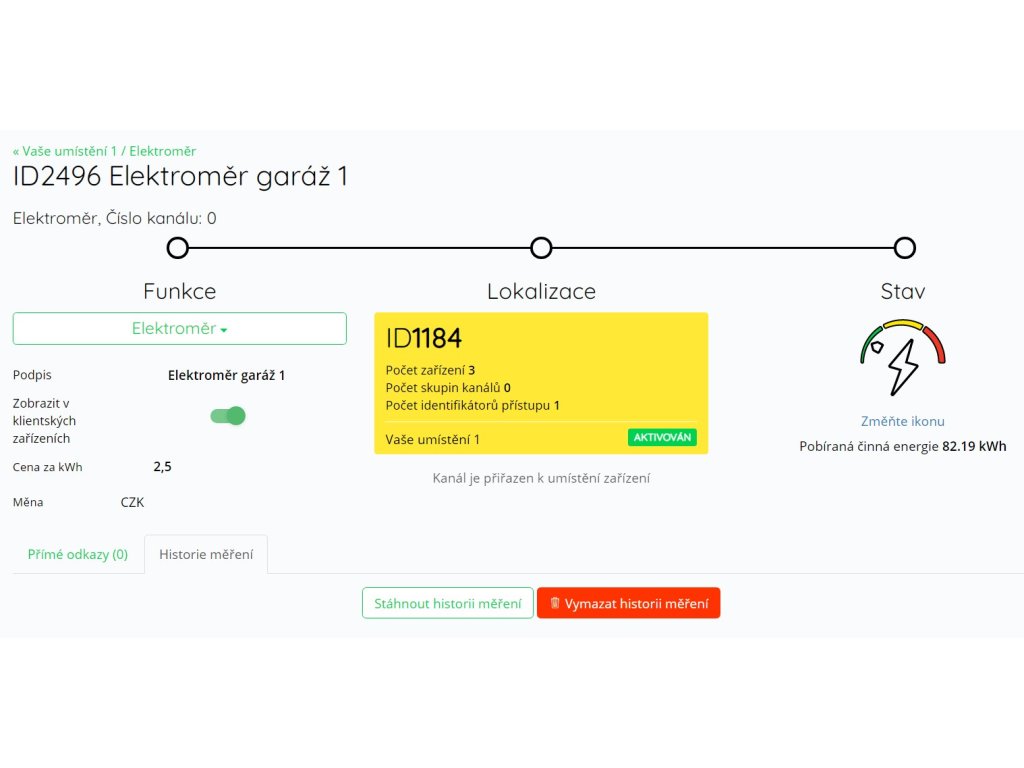

Naměřená data shromážděná přístrojem mohou být také analyzována v rozsáhlém panelu historie měření Supla Cloud, který nabízí různé datové kompilace a grafy.
Ve vašem účtu můžete sledovat až 100 různých odběrových míst nebo jiné zařízení SUPLA. Statistiku měření si můžete kdykoli stáhnout i ve formátu CSV z Vašeho účtu na supla.org.
Modul je vhodný pro instalaci na DIN lištu rozvaděče.
Instalace je snadná a zvládnete ji rychle každý elektrikář bez složitých školení.
Parametry:
- Měření 3 fázového rozvodu
- Snadná konfigurace a řízení přes internet zdarma
- Napětí: 3 x 230 / 400 V ~ (50/60 Hz)
- Rozmezí napětí: -20 % ÷ +15 %
- Frekvence: 50/60 Hz
- Spotřeba elektrické energie: 1,6 W
- Přenos signálu:
- Wi-Fi 2.4GHz 802.11 b/g/n
- ETHERNET IEEE 802.3 10/100 Mb/s
- Přesnost měření: Třída 2 (+/- 2%)
- Teplota prostředí: -10 °C ÷ 55 °C
- Max. vyzařovaná energie: <20 mW
- Kontrolka stavu: 3x LED (pro každou fázi jedna)
- Počet terminálů: 10
- Max. průřez připojovaného vodiče do terminálu: 2,5 mm2
- Stupeň krytí: IP 20
- Montáž: DIN TH-35 lišta pro 2 moduly
- Rozměry: 90 x 35 x 66 mm
- Hmotnost: MEW-02 ETH (bez měř. transformátorů): 0,135 kg
- Splňuje normy: EN 61010-1, EN 50470-1, EN 50470-3, EN 301 489-17, ETSI EN 300 328, ETSI EN 301 489-1
Měřící transformátory: SC-16 SC-24 SC-36
- Max. trvalý primáriní proud: 100 A 200 A 400 A
- Sekundární proud: 33 mA 66 mA 133,3 mA
- Průměr otvoru pro kabel: 16 mm 24 mm 36 mm
- Rozměry transformátoru: 46x35,5x31 mm 67x35x54 mm 87x43x68 mm
- Hmotnost: 89 g 274 g 401 g
- Pesnost: Třída 1
- Izolační napětí: 0,66 kV
- Fázový úhel: méně než 2 stupně při 50% jmenovitém napětí
- Frekvence: 50 Hz ÷ 60 Hz
- Provozní teplota: -15 °C ÷ +60 °C
- Připojení k jednotce MEW-02 ETH: Dvouvodičový kabel ( S1 - červená, S2 - černá)

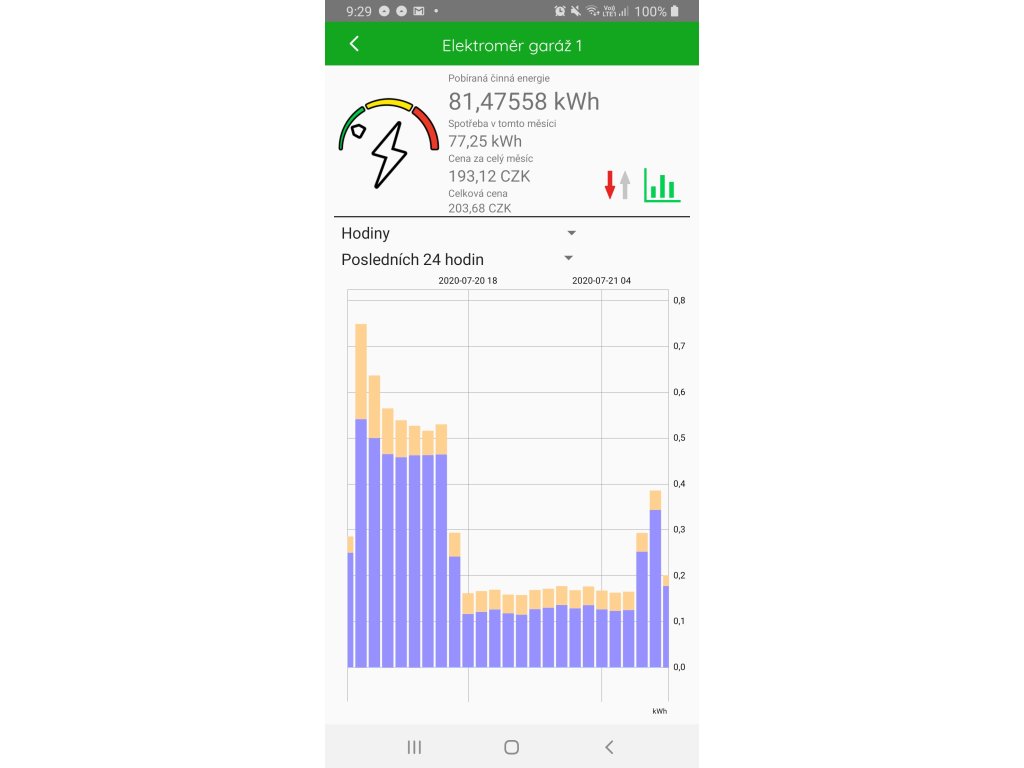

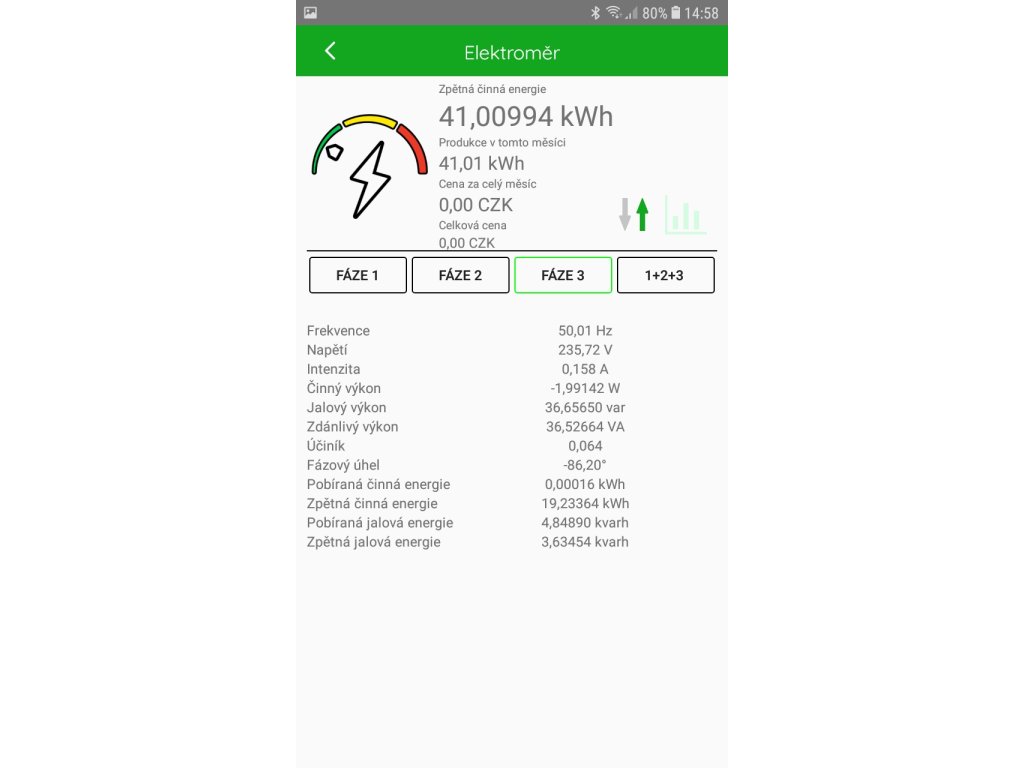

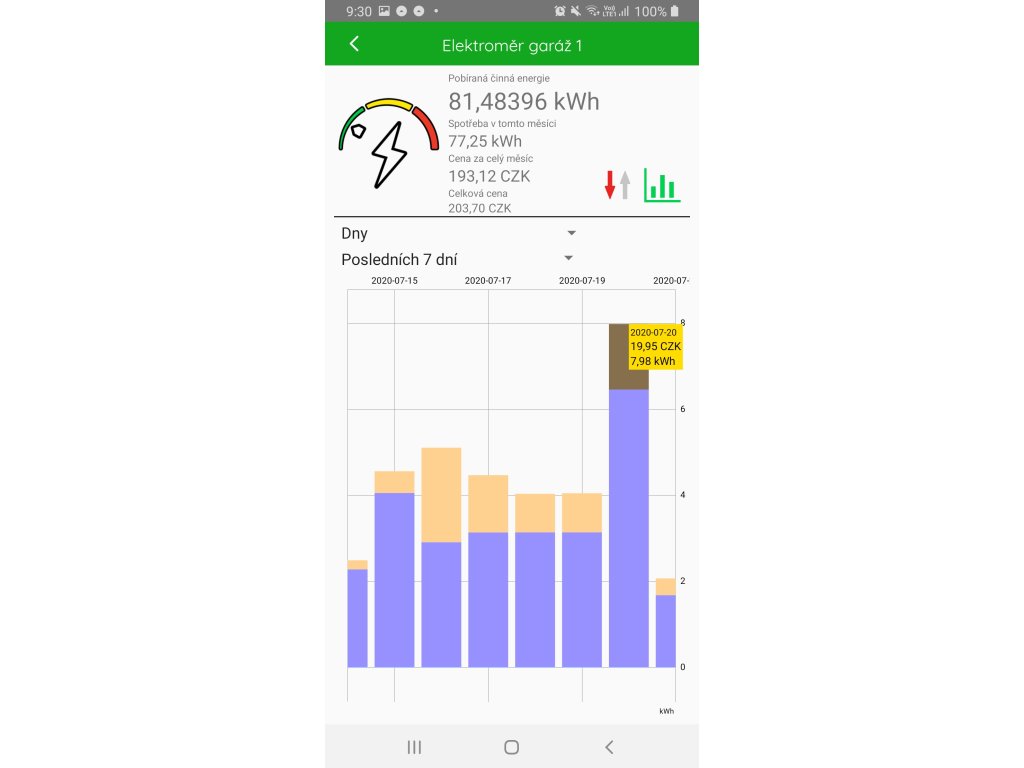

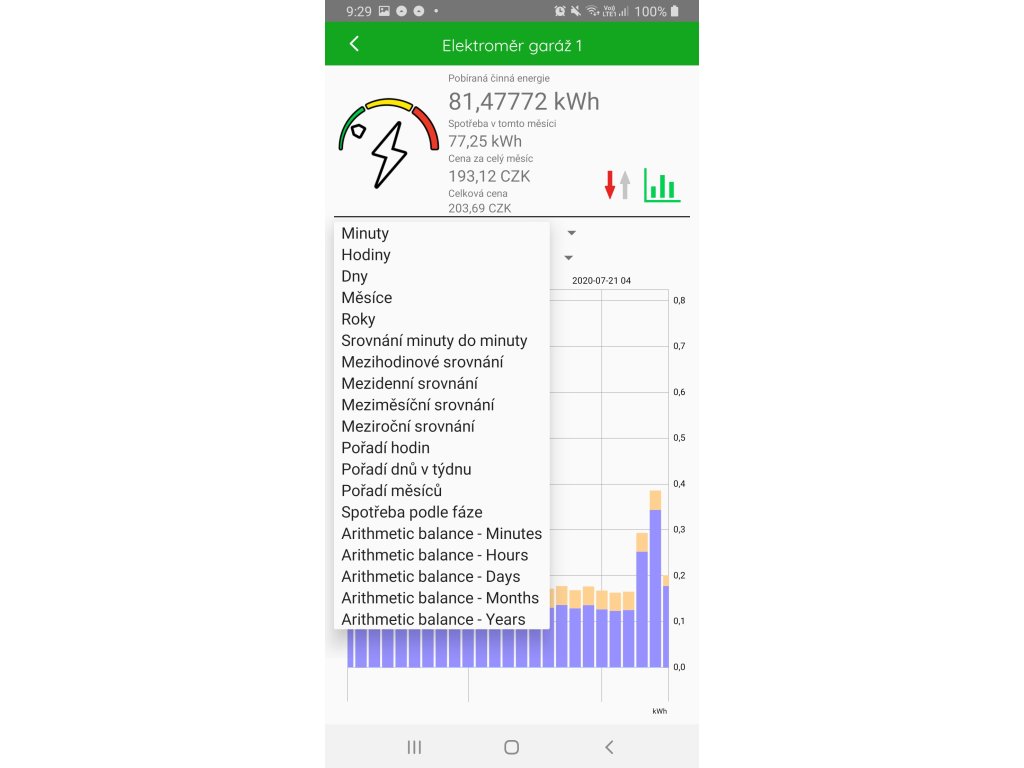

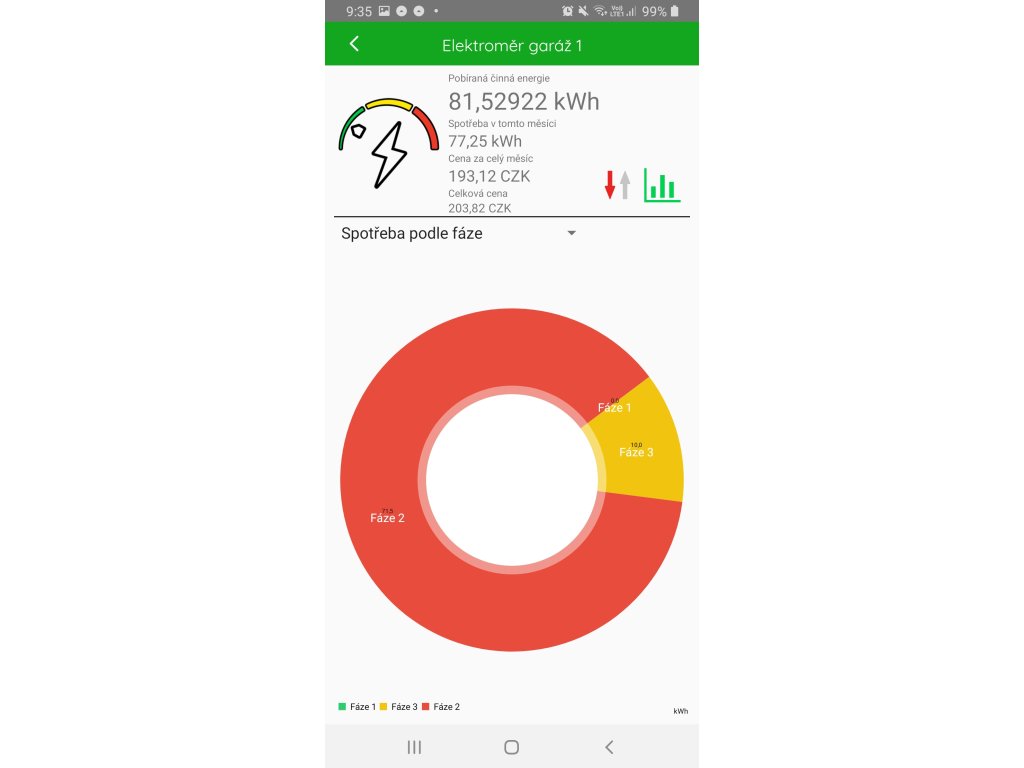

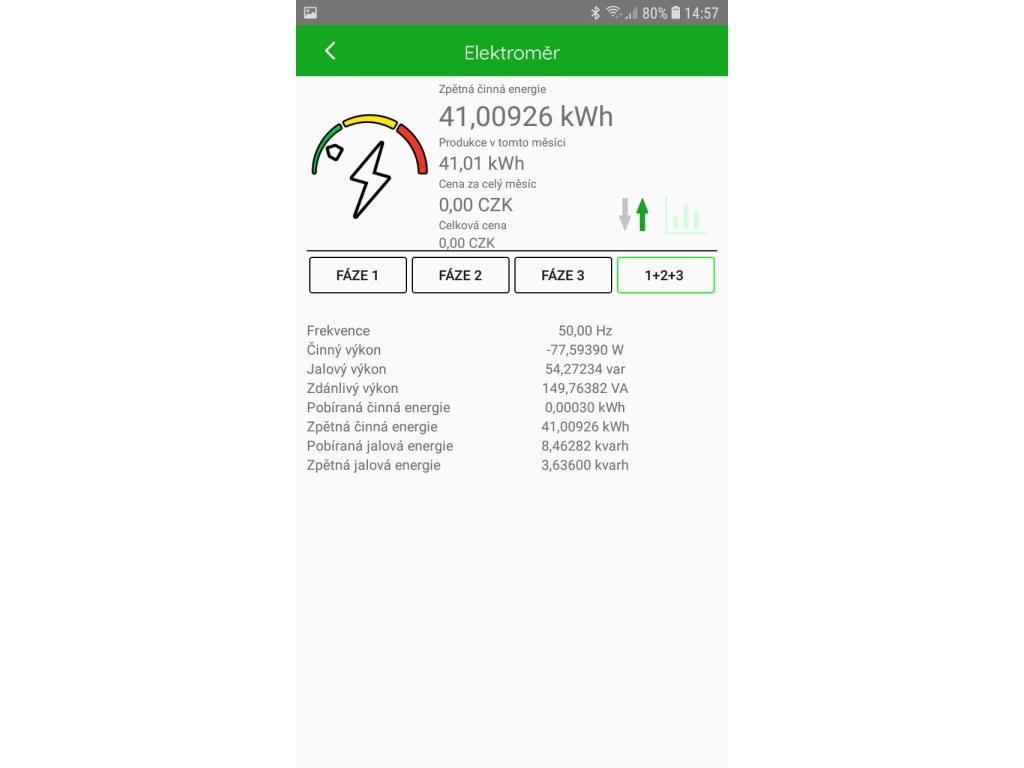

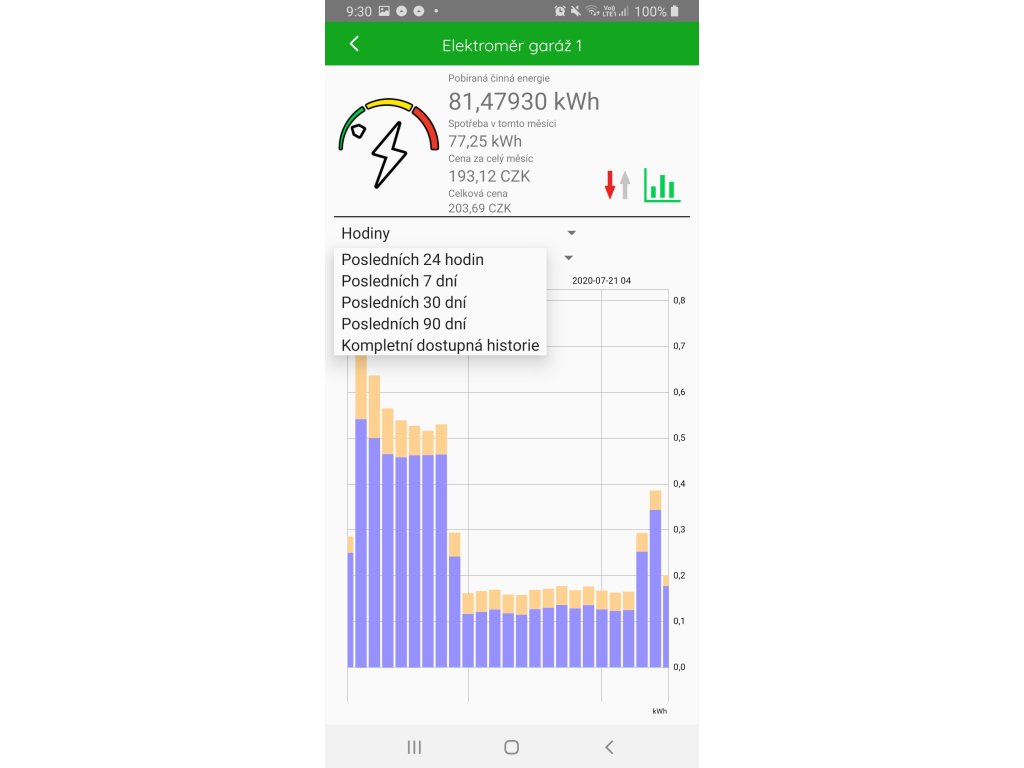

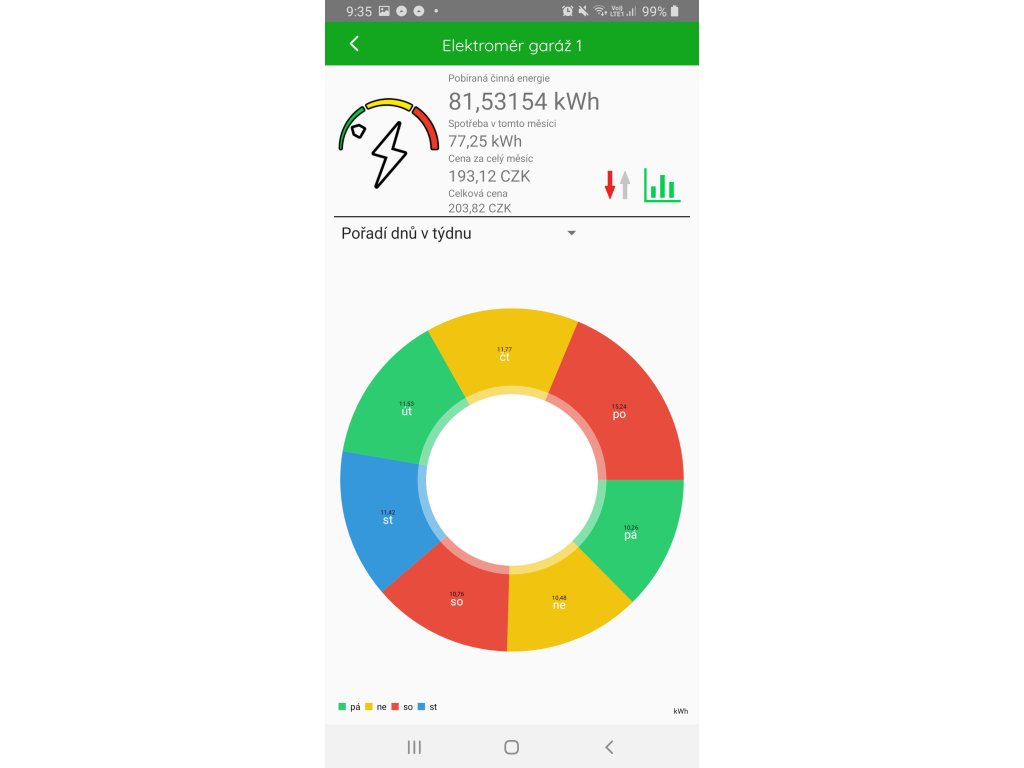

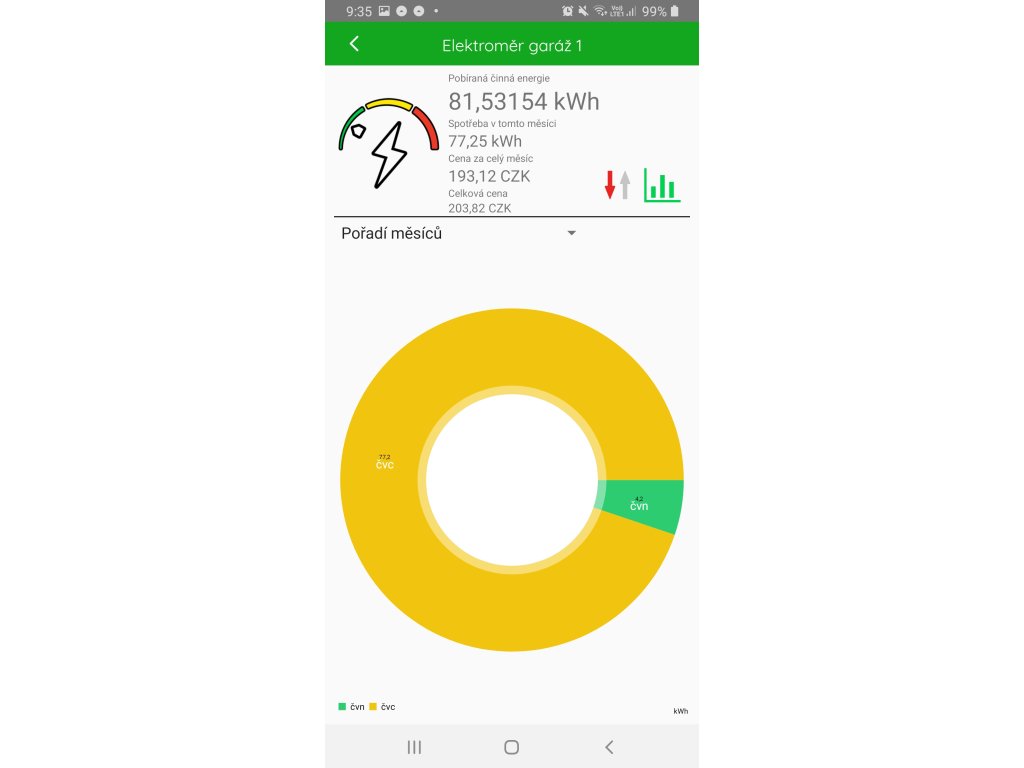

Příklady statistiky v aplikaci
