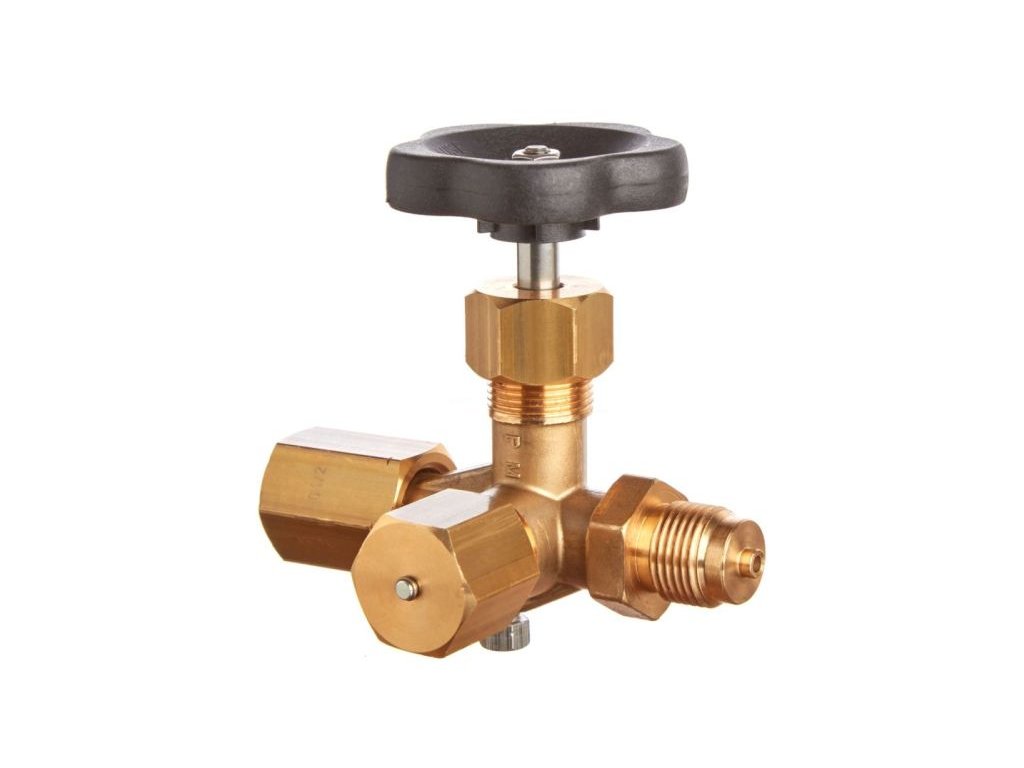

Manometrový ventil zkušební dle DIN 16 271, mosaz, kyslík, až do PN 250
Kód: TV A4211S TV A4200S Zvolte variantuDetailní popis produktu
Speciální armatura určena pro ovládání přívodu média do tlakoměru (manometru) nebo k odzvzdušnění tlakoměru (manometru), např. při jeho výměně a ke zkoušení funkce tlakoměru. Ventily dodáváme v provedení na kyslík. Nejsou určeny k regulaci.
Konstrukce vychází z normy DIN 16 271. Na vstupní straně je čep a připojení k manometru je provedeno manometrovou spojkou (tvar A) nebo převlečnou maticí (tvar B). Ventil má odvzdušňovací šroub pro uvolnění tlaku v tlakoměru po uzavření ventilu.
Speciální provedení jsou možná po dohodě s výrobcem.
| Nominální světlost | DN 4 |
| Tlaková třída | PN 250 |
| Pracovní teplota | -60 °C až +60 °C |
| Hmotnost | 0,7 kg |
| Konstrukční varianty na přání: | |
| - Přivařovací nebo přírubové konce | |
| - Provedení certifikované DVGW s těsněním O-kroužky | |
| - Provedení bez barevných kovů, bez silikonu, pro potravinářství | |
| - Regulační provedení | |
| Zakončení smyčky nebo připojení tlakového systému |
Vstup ventilu * | Typové označení / objednací číslo |
Výstup ventilu * Připojení manometru |
||
| Mosaz 2.0402 / PN 250 |
|||||
| Vnější závit se spojkou | Závitový s čepem | M20x1,5 | DV A4200S | M20x1,5 | Vnější závit se spojkou |
| G1/2" | DV A4211S | G1/2" | |||
| M20x1,5 | DV B4200S | M20x1,5 | Otočná matice |
||
| G1/2" | DV B4211S | G1/2" | |||
| M20x1,5 | DV C4200S | M20x1,5 | Vnitřní závit |
||
| G1/2" | DV C4211S | G1/2" | |||
| Poznámka: * Jiné závity a jejich kombinace po dohodě s výrobcem. |
Zkušební připojení * | ||||
| Vnější závit M20x1,5* s odvzdušňovací zátkou | |||||
Doplňkové parametry
| Kategorie: | Zkušební - třícestné DIN 16 271 |
|---|---|
| Záruka: | 1 rok |
| ? Médium: | Kyslík |
| ? Teplota média - max.: | -60 °C ÷ +60 °C |
| ? Materiál - Těsnění: | PTFE |
| Materiál: | Mosaz |
