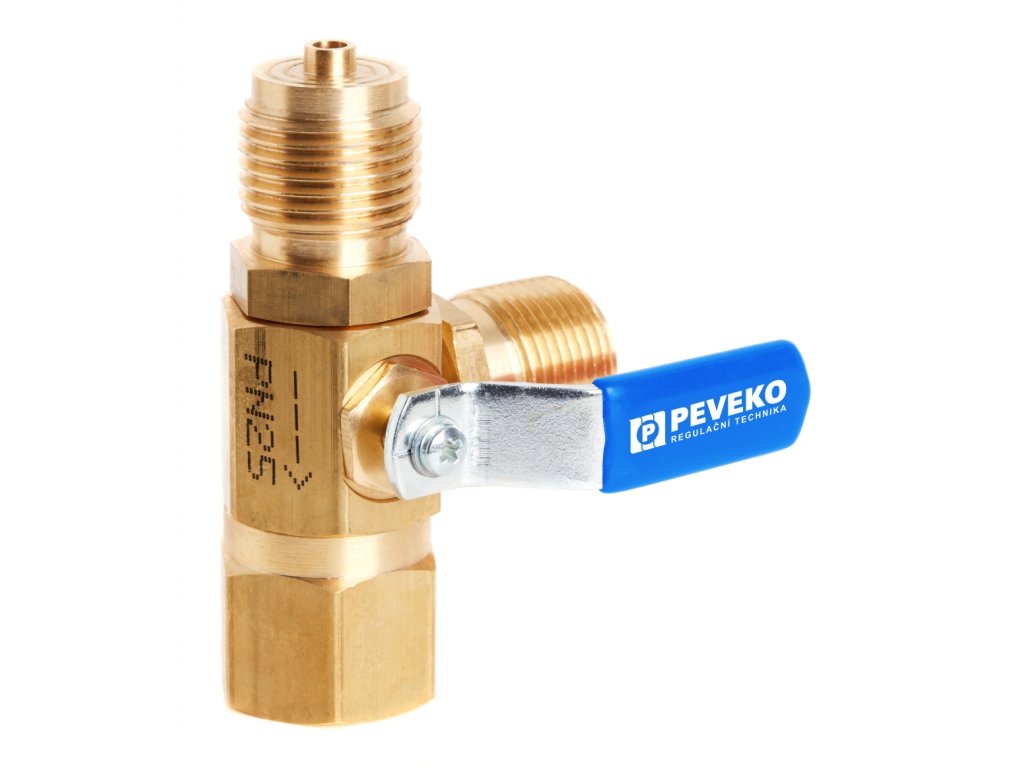

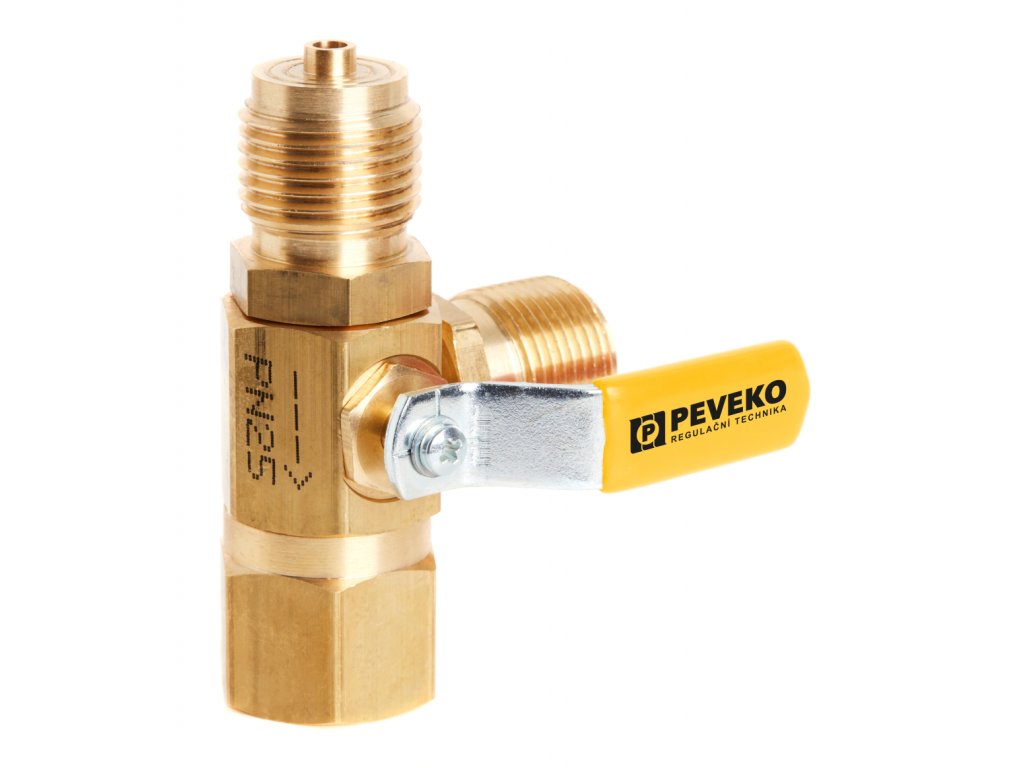

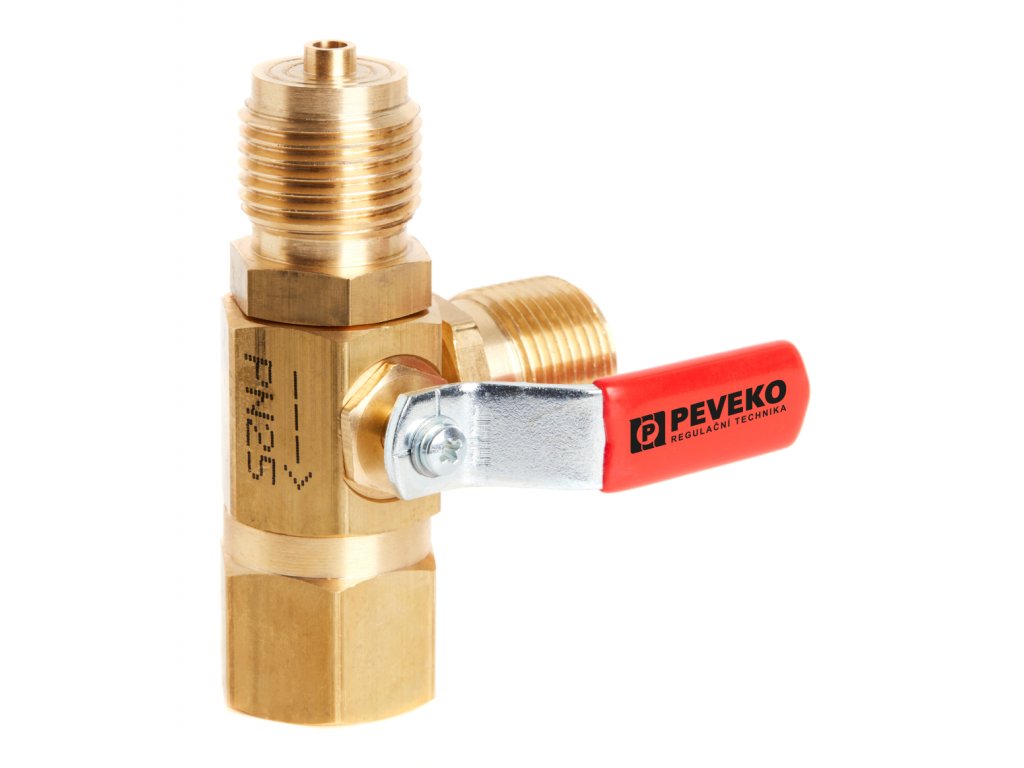

TK-L | Třícestný zkušební manometrový kohout na vodu, vzduch, topné plyny a kyslík, PN 25, DIN 16 263
Kód: TK2102L TK2112L TK1102L TK1112L TK4102 L Zvolte variantuDetailní popis produktu
Je určen pro ovládání přívodu média do tlakoměru, k odvzdušnění tlakoměru např. při jeho výměně a zkoušení funkce tlakoměru. Konstrukce vychází z normy DIN 16 263. Kohout je vybaven připojením pro zkušební tlakoměr a možností odvzdušnění. Kohout dodáváme v provedení pro vodu, vzduch, topný plyn (ČSN 38 5502), kyslík a jiná kapalná a plynná média nenapadající použité materiály. Není určen k regulaci.
| Jmenovitá světlost | DN 2 |
| Tlaková třída | PN 25 (max. 25 bar) |
| Teplota provozní | 0 až +100 °C |
| Teplota okolí | -5 °C až +60 °C (voda min. 5 °C) |
| Min. pracovní podtlak | 100 kPa |
| Hmotnost | 0,3 kg |
| Materiály | |
| - Tělo | Kovaná mosaz (2.0402) |
| - Těsnění | PTFE, EPDM (voda, vzduch) |
| PTFE, NBR (topné plyny) | |
| - Uzavírací člen | Nerezová ocel |
| - Odvzdušnění | Nerezová ocel |
| - Páka | Zink. ocel, potažená plastem |
| Zakončení smyčky nebo připojení tlakového systému |
Vstup kohoutu * | Typové označení - objednací číslo manometrového kohoutu DK-SL |
Výstup kohoutu * - připojení manometru | ||||
| Voda, pára, vzduch aj. |
Topné plyny | Kyslík (max. 60 °C) |
|||||
| Závitové s čepem nebo závitové | Otočná matice | M20x1,5 | TK2202 L | TK1202 SL | TK4202 L | M20x1,5 | Otočná matice |
| TK2232 L | TK1232 L | TK4232 L | G1/2 | ||||
| G1/2 | TK2212 L | TK1212 L | TK4212 L | ||||
| TK2242 L | TK1242 L | TK4242 L | M20x1,5 | ||||
| Vnější závit se spojkou | Závitový s čepem | M20x1,5 | TK2102 L | TK1102 L | TK4102 L | ||
| TK2132 L | TK1132 L | TK4132 L | G1/2 | ||||
| G1/2 | TK2112 L | TK1112 L | TK4112 L | ||||
| TK2142 L | TK1142 L | TK4142 L | M20x1,5 | ||||
| Poznámka: * Jiné kombinace závitů a připojení jsou možné po dohodě s výrobcem. |
Zkušební připojení * | ||||||
| Vnější závit M20x1,5 s uzávěrem odvzdušnění | |||||||
Doplňkové parametry
| Kategorie: | Třícestné, zkušební DIN 16263 |
|---|---|
| ? Médium: | Voda, Vzduch, Kyslík, Topné plyny |
| Připojovací rozměr - vstup: | Otočná matice M20x1,5, Otočná matice G1/2, Závitový s čepem M20x1,5, Závitový s čepem G1/2 |
| Připojovací rozměr - výstup: | Otočná matice M20x1,5, Otočná matice G1/2 |
