KSU | Kondenzační smyčka zahnutá, PN 100, ČSN 137530, DIN 16282

Kód: KSU 520.50 KSU 521.51 KSU 510.50 KSU 511.51 KSU 120.10 KSU 121.11 KSU 110.10 KSU 111.11 Zvolte variantu
1 095 Kč 1 095 Kč 974 Kč 974 Kč 333 Kč 333 Kč 290 Kč 290 Kč od 290 Kč 905 Kč bez DPH 905 Kč bez DPH 805 Kč bez DPH 805 Kč bez DPH 275 Kč bez DPH 275 Kč bez DPH 240 Kč bez DPH 240 Kč bez DPH od 240 Kč bez DPH
Dostupnost: skladem Dostupnost: 3 - 5 dní Dostupnost: skladem Dostupnost: skladem Dostupnost: skladem Dostupnost: skladem Dostupnost: skladem Dostupnost: skladem Zvolte variantu
Médium
Vstup smyčky
Výstup smyčky - připojení ke kohoutu, manometru
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Můžeme doručit do:
20.10.2021 21.10.2021 20.10.2021 20.10.2021 20.10.2021 20.10.2021 20.10.2021 20.10.2021 Zvolte variantu

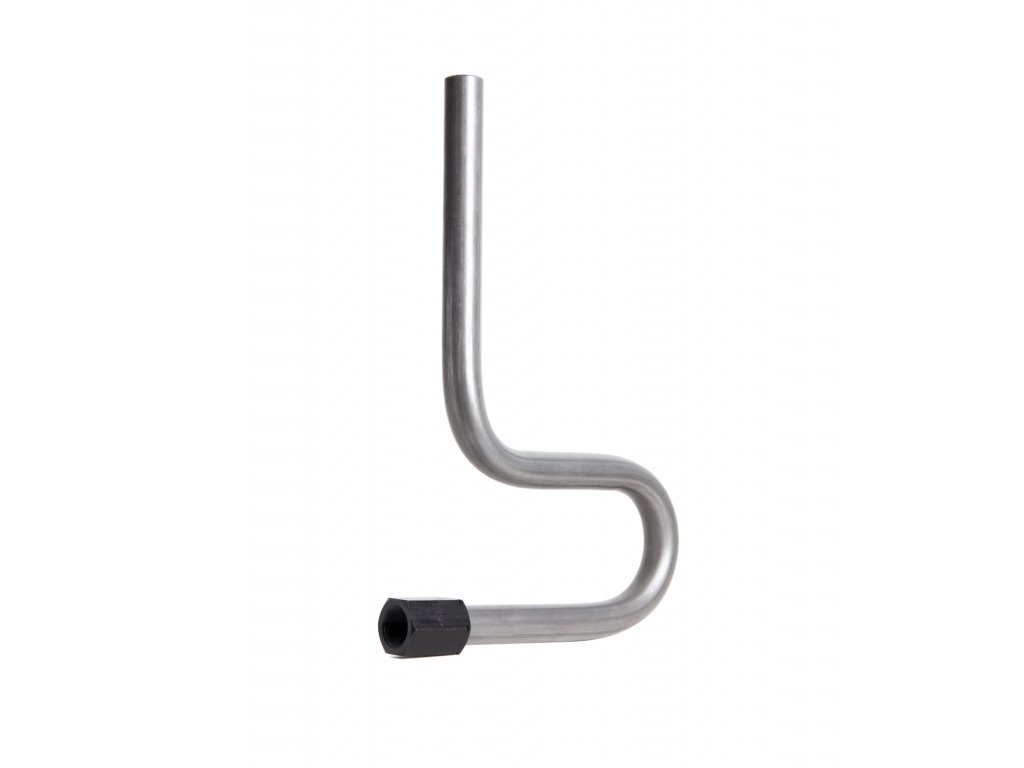

KSU kondenzační smyčka zahnutá, ČSN 137530, DIN 16282, PN 100, do 300 °C.

Detailní informace

Detailní popis produktu

POUŽITÍ

Kondenzační smyčky slouží k oddělení tlakoměrů a dalších součástí od horkých par, ochraně tlakoměrů před účinky tlakových rázů a vysokou teplotou měřené provozní látky, která by mohla nepříznivě ovlivnit správnou funkci tlakoměrů.

PROVEDENÍ

Tvar dle ČSN 137530 typ A, B a vycházející z DIN 16282 typ A, B. Další provedení možná na přání.

Vstupní připojení

Přivařovací nebo závitový s čepem dle ČSN EN 837-1.

Výstupní připojení

Závitové s pravo-levou tlakoměrovou spojkou DIN 16283, závitové nebo přivařovací.

Materiál

   - uhlíková ocel 1.0308 (ČSN 11 523)

   - nerez ocel 1.4301 (ČSN 17 240)

   - další materiálová provedení na přání - 1.4541. 1.4571, 1.5415. 1.7225, ČSN 15128

PŘÍKLADY INSTALACE

Zahnuté smyčky doporučujeme pro instalaci do svislých i vodorovných potrubÍ nebo stěn tlakových systémů. Zahnutí smyčky šetří prostor instalace. Pro připojení využijte připojovací kusy přímé nebo zahnuté ze sortimentu PEVEKO.

TIP

Cenově nejvýhodnější řešení jsou sestavy smyček PEVEKO a dvoucestných uzavíracích kohoutů DK-SL nebo třícestných zkušebních kohoutů TK.



VÝBĚR VHODNÉHO PROVEDENÍ A TYPU KONDENZAČNÍ SMYČKY

Připojení tlakového systému
Vstup smyčky * Typové označení - objednací číslo **
Výstup smyčky *
Připojení ke kohoutu, manometru
Voda, pára, aj.
Uhl. ocel (1.0308)
300 °C / 100 bar
Zvláštní média
Nerez ocel (1.4301)
300°C / 100 bar
Vnější závit se spojkou Závitový s čepem M20x1,5 KSU 120.10 KSU 520.50 M20x1,5 Vnější závit se spojkou
KSU 120.13 KSU 520.53 G1/2
G1/2 KSU 121.11 KSU 521.51
KSU 121.14 KSU 521.54 M20x1,5
M20x1,5 KSU 120P KSU 520P Vnější závit se spojkou
KSU 120 KSU 520 M20x1,5 LH
G1/2 KSU 121P KSU 521P G1/2
KSU 121 KSU 521 G1/2 LH
Přivařovací konec Přivařovací konec - trubka 20x2,5 KSU 110.10 KSU 510.50 M20x1,5 Vnější závit se spojkou
KSU 111.11 KSU 511.51 G1/2
KSU 110 KSU 510 M20x1,5 LH Vnější závit
KSU 111 KSU 511 G1/2 LH
KSU 110P KSU 510P M20x1,5
KSU 111P KSU 511P G1/2
KSU 10W KSU 50W Trubka 20x2,5 Přivařovací konec
Poznámka:
* Jiné kombinace závitů a připojení po dohodě s výrobcem
** Další materiálová provedení jsou možná na přání



Doplňkové parametry

Kategorie: Kondenzační smyčky
Médium: Zvláštní média, Voda, pára
Vstup smyčky: Závitový s čepem M20x1,5, Závitový s čepem G1/2, Přivařovací konec - trubka 20x2,5
Výstup smyčky: Vnější závit spojkou M20x1,5, Vnější závit spojkou G1/5, Vnější závit M20x1,5, Vnější závit M20x1,5 LH, Vnější závit G1/2, Vnější závit G1/2 LH, Přivařovací konec - trubka 20x2,5
